YC260PME-8R精密型伺服轉盤平面絲印機
產品介紹

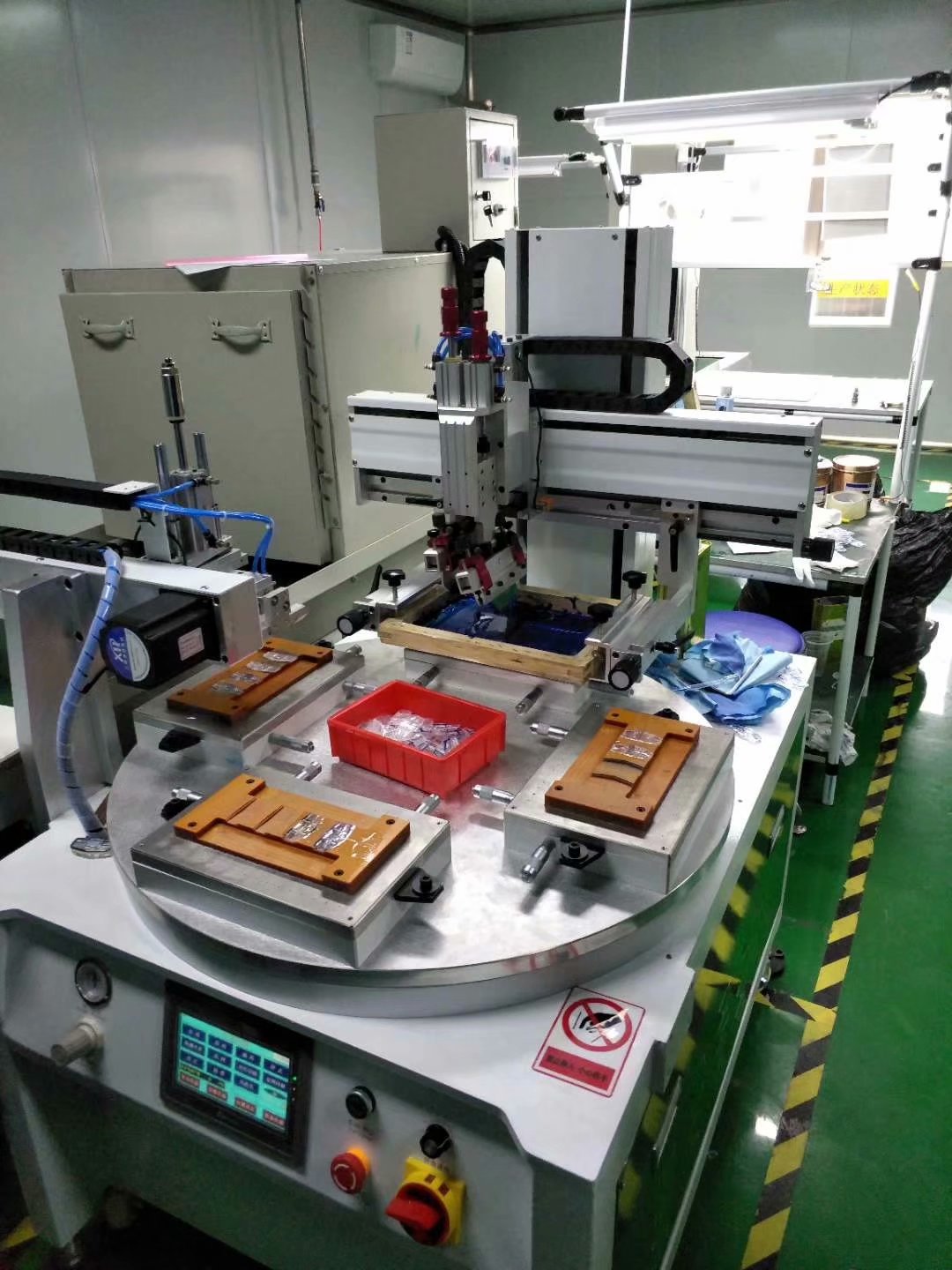

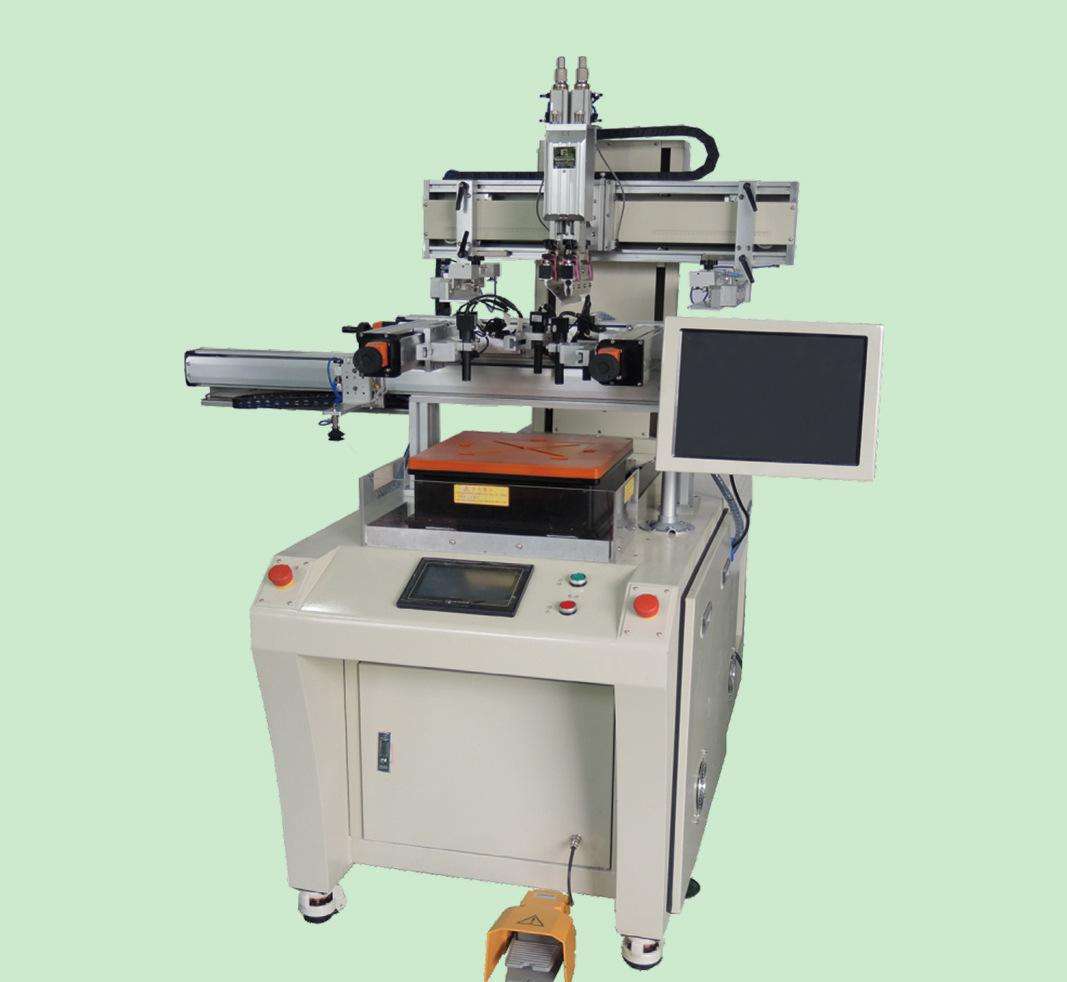

一、 整體外觀圖
該絲印機采用先進的PLC控制，按鍵式操作。采凸輪分割精密定位，提高工作產量。提供多種功能設定，達到作業數據化、標準化、人性化之完善要求。創新的結構設計，配合頂級伺服傳動及導向系統，運行快速，穩定滑順，定位精準，節省能源，采用人工上料，配備自動上下料機械手。量身制作管位，保證印刷質量。
整機外形尺寸2355(L)x1369(W)x1603(H)
二、主要參數
NO項目參數1最大印刷面積160mmx220mm2最大網板尺寸350mmx550mm3套印精度±0.02mm4工件高度0~80mm5工作臺面面積180mmx250mm6整體上下伺服驅動Panasonic7印刷步進驅動臺資8轉盤驅動臺灣東元9凸輪分割器臺灣威鋼10下料機械手驅動Panasonic11上料機械手驅動Panasonic12下料區域平臺800x1000mm13工作氣壓Mpa0.3~0.5Mpa14刮刀氣缸SMC15抬刀氣缸SMC16換氣氣缸SMC17真空發生器SMC18工作周期2S左右19定位方式自動上下料(配量身定制的管位)20機臺結構組合而成 21吸氣系統風機22產能約1200PCS/小時23機器重量450Kg24電源220V 50/60Hz
三、結構說明
1、 絲印機
2、 主要性能
1) 電動垂直升降設計，采用精密導軌導向
快速穩靜升降，保養簡便，耐長時
操作，穩定精度高。
2) 創新結構，強固質輕，節省能源。
3) 左右印刷采用步進電機傳動設計，精密導軌
導向，運行快速，穩定滑順，定位精準
4) 換版/裝框/定位簡易快速，按鍵式操作
大幅減少裝夾時間、提升產能。
5) 按鍵式操作，提供多種功能設定，達到
作業數據化、標準化、人性化之完善
要求。
6) 設有急停開關、安全復歸及自動偵錯警示，安全防護周全。
3、結構配置
結構部分項目配件名稱配置說明基本結構骨架Q235A+優質方通機架及零件封板優質冷扎板四周封板其它零部件鑄鋁及合金鋁 整體上下上下驅動伺服電機Panasonic導向?qū)к塇IWIN左右系統左右驅動步進電機臺 資導向?qū)к塇IWIN刮刀系統刮刀驅動氣缸SMC導向?qū)е?nbsp;制機械手系統驅 動伺服電機Panasonic導向?qū)к?nbsp;HIWIN控制系統控制電路PLC+按鍵 Panasonic氣動控制Festo SMC電磁閥
4、工作臺結構
結構說明
1) 前后、左右及角度千分尺精密
調節，調節精度在0.01mm
2) 臺面尺寸：180mmX250mm
3) 臺面平面度：±0.03mm
5、網臂結構
結構說明：
1) 網臂與左右導向連接，網臂調節輕松、快捷。
2) 網夾采用成型拉鋁，輕巧堅固。
3) 網夾裝置氣缸快速夾網，方便調校。
6、印頭結構
1）印頭抬刀采用精密導軌+SMC氣缸驅動
2）回墨膠刮采用進口精密交叉滾子導軌+SMC
氣缸驅動，設有獨立氣壓調壓閥穩壓裝置。
3）回墨刀、膠刮夾采用成型拉鋁，輕巧堅固，
裝卸調校簡單方便。
