應用領域

LTCC、MLCC、觸摸屏線路及BM印刷、半導體電路、厚膜電路印刷
可以實現埋孔印刷、通孔印刷、電路印刷及電阻印刷

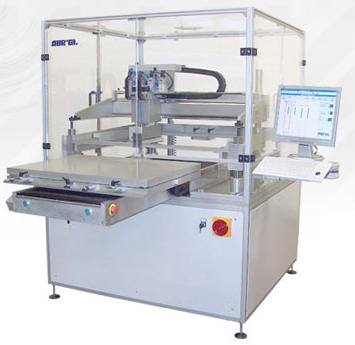

J3200C-AV印刷機技術參數

1. 大印刷面積：150 ×150mm（180 ×180mm）
2. 印刷精度：±0.02mm
3. 網板相關參數
    網框尺寸：320 ×320mm（380 ×380mm）
    網框X 方向調整：±5mm，分辨率0.01mm，
    網框Y方向調整：±5mm，分辨率0.01mm；
    網框θ旋轉調整：±1.5度，分辨率0.002872度
    調整后鎖定方式：二個氣缸二點鎖定
    網框安裝方式：四個氣缸四點鎖定
4. 刮印頭參數
    印刷速度：1～350mm/S.（觸摸屏調整）
    覆墨速度：1～350mm/S. （觸摸屏調整）
    最大移動行程：270mm
    刮印刀正壓：0～0.5Mpa（0-18kg）數字壓力表顯示
    覆墨刀正壓：0～0.5Mpa（0-18kg）數字壓力表顯示
    背壓      ：0～0.5Mpa（0-18kg）數字壓力表顯示
    壓力控制模式：壓差控制懸浮平衡方式
    刮印頭結構：上旋方式（PAT.P），便于拆裝清潔作業
5. 印臺升降參數
    印臺最大升降行程: 20mm
    印臺升降速度：0.01～99.99mm/S. （觸摸屏調整）
    印臺慢速脫離行程: 0-2mm（觸摸屏調整）
    印臺慢速脫離絲網速度: 0.01～9.99mm/s（觸摸屏調整）
    網距：0～3mm（觸摸屏調整）
    印刷瓷片厚度：0～10mm（觸摸屏調整）
6. 跑臺參數
    跑臺機械定位精度：±0.003mm
    跑臺終點定位方式：彈性壓縮剛性定位
    跑臺移動速度：0～450 mm/S.（觸摸屏調整）
7. CCD對位參數
    CCD對位精度：±0.01mm
    取像方式：二路30萬像素1/3CCD模擬相機
    鏡頭    ：同軸光1倍遠心鏡頭視場3.2×4.8mm
    工控機：TANK-800
    顯示器  ：IBM 15寸
    對位臺x 方向移動量：±5mm，分辨率0.001mm，
    對位臺y方向移動量：±5mm，分辨率0.001mm；
    對位臺θ旋轉移動量：±1.6度，分辨率0.000332度
    對位完畢鎖定方式：四個氣缸四點鎖定
8. 中央真空參數
    負壓泵：渦旋氣泵
    最大真空度：-150Kpa（數字真空表顯示）
    真空度設定：低真空、高真空二段設置（觸摸屏調整）
    控制模式：全程、印刷中、印刷后（觸摸屏調整）
    中央真空閥：通徑1寸
9. 邊緣真空：40瓦微型真空泵
10. 氣源：0.4～0.6Mpa
11. 電源：單相AC220V、50Hz、1Kw
12. 外形：(W)1060×(L)1150×(H)1450mm
13. 重量：約500Kg
