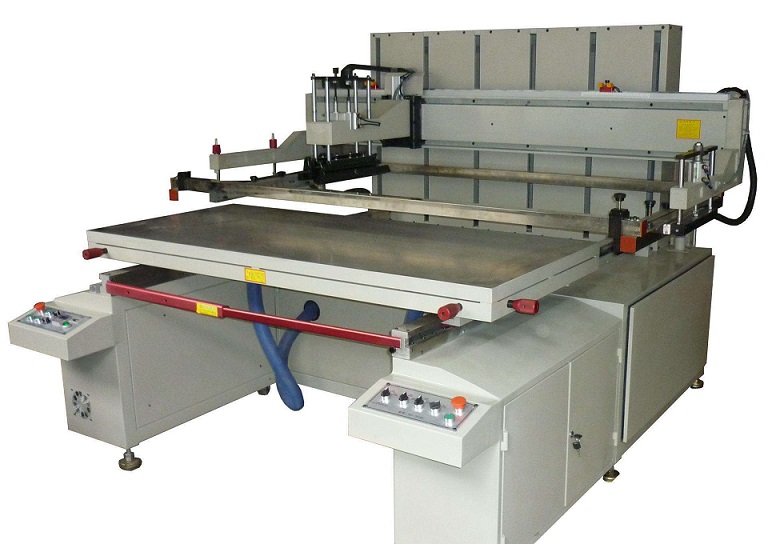

大型不銹鋼鋁板平面絲印機詳細說明

一、用途：

YC-6080PX前后跑臺型平面網印機，通過跑臺的前后方向移位，方便取放料，適用于LED 平板燈導光板/LGP導光板/擴散板/硬性線路板/液晶顯示玻璃/觸控面板導電玻璃等行業的印刷。

二、特性：

1、采用跑臺前后進出的結構方便取放物料；

2、采用微電腦PLC控制整個電路系統與觸摸屏相結合的結構，確保指令數據準確無誤和操作方便；

3、采用日本SMC免油式二點組合氣缸，氣壓均勻，并結合瞬時同步離網機構，使產品印刷中不會產生糊版等污染現象，確保生產效率；

4.采用真空吸附的方式固定承印物，真空源采用風機。

5、網框采用氣動鎖版功能與網版手柄調節相結合，方便快速調節對位，且防止對位時偏移，確保印刷對位精準；

6、印刷架升降采用伺服控制模式，采用全伺服馬達配合曲柄連桿結構與光軸導向的模式，網版上下定位精度高；

7、采用氣缸驅動機頭整體抬版功能，方便清洗網版。

三、主要技術參數及主要結構配置

主要技術參數項目YC-6080PX前后跑臺型平面網印機

印刷臺板尺寸：800mm*1100mm

最大印刷面積：600mm*800mm

吸風面積：645mm*795mm

最大裝框尺寸：900mm*1200mm

網框高度：20mm～35mm

網框上升高度：250mm

印件厚度：0.3～30mm

印刷角度：±45°內任意角度

吸風孔徑&孔距φ1.2mm&20*20mm

網框微調：±10mm

最大產能：約450h/p

工作臺高度900mm±50mm

采用電源：3相380V/220V ,50Hz/ 60Hz

耗電量:4KW/H

氣源壓力：0.4～0.6

耗氣量：2～4L/C

機器外形尺寸（長*寬*高）L2200mm*W1700mm*H1900mm

機械重量：約800Kg
